SDL渲染RGB数据到QT的控件中通过定时器刷新

2024-05-18 23:11
qt, ffmpeg, 开发语言
23人已看

cpp文件：

#include "sdlqtrgb.h"
#include <sdl/SDL.h>
static SDL_Window* sdl_win = NULL;
static SDL_Renderer* sdl_render = NULL;
static SDL_Texture* sdl_texture = NULL;
static int sdl_width = 0;
static int sdl_height = 0;
static unsigned  char* rgb = NULL;
static int pix_size = 4;
void SdlQtRGB::timerEvent(QTimerEvent* ev)
{
    static unsigned char tmp = 255;
    tmp--;
    for (int j = 0; j < sdl_height; j++)
    {
        int b = j * sdl_width * pix_size;
        for (int i = 0; i < sdl_width * pix_size; i += pix_size)
        {
            rgb[b + i] = 0;         //B
            rgb[b + i + 1] = tmp;   //G
            rgb[b + i + 2] = 0;     //R
            rgb[b + i + 3] = 0;     //A
        }
    }
    SDL_UpdateTexture(sdl_texture, NULL, rgb, sdl_width * pix_size);
    SDL_RenderClear(sdl_render);
    SDL_Rect rect;
    rect.x = 0;
    rect.y = 0;
    rect.w = sdl_width;
    rect.h = sdl_height;
    SDL_RenderCopy(sdl_render, sdl_texture, NULL, &rect);
    SDL_RenderPresent(sdl_render);
}

SdlQtRGB::SdlQtRGB(QWidget* parent)
    : QWidget(parent)
{
    ui.setupUi(this);
    sdl_width = ui.label->width();
    sdl_height = ui.label->height();
    //初始化SDL
    SDL_Init(SDL_INIT_VIDEO);
    //创建窗口
    sdl_win = SDL_CreateWindowFrom((void*)ui.label->winId());
    //创建渲染器
    sdl_render = SDL_CreateRenderer(sdl_win, -1, SDL_RENDERER_ACCELERATED);
    //创建材质
    sdl_texture = SDL_CreateTexture(sdl_render,
        SDL_PIXELFORMAT_ARGB8888,
        SDL_TEXTUREACCESS_STREAMING,
        sdl_width,
        sdl_height
    );
    rgb = new unsigned char[sdl_width * sdl_height * pix_size];
    startTimer(10);
}

1. 前要知识

1.像素

在这个上下文中，像素通常被表示为一组连续的颜色分量值。对于RGB图像来说，每个像素通常由三个分量组成：红色（R）、绿色（G）和蓝色（B）。在某些情况下还可能包含一个Alpha通道（A），像素的颜色分量值以一定的顺序存储在内存中，用一个一维数组存储，你可以想象成BGRABGRABGRABGRA........，一组BGRA就是一个像素点，不同分量的值的配比对应不同的颜色

2.代码中的循环

在这个循环中，每次迭代的单位是像素。换句话说，每次循环迭代处理的是一行中的一个像素。在RGB图像中，一个像素通常由多个字节组成，每个字节对应一个颜色通道（红色、绿色、蓝色和可能的Alpha通道），我们可以想象一张图片有很多行，每一行上有许多像素点（BGRA），比如

BGRABGRABGRABGRABGRA
BGRABGRABGRABGRABGRA
BGRABGRABGRABGRABGRA
BGRABGRABGRABGRABGRA
BGRABGRABGRABGRABGRA
上面是五行 每一行有五个像素点

2.代码解析

1.定时器函数解析

1.外部循环（行循环）：

目的：遍历图像的每一行。
变量：
- j：当前行的索引，从0开始直到 sdl_height - 1。
每次迭代：
- 计算当前行在图像数据数组中的起始偏移量 b：b = j * sdl_width * pix_size。
- 这确保我们处理每一行的像素数据。

2.内部循环（像素循环）：

目的：遍历当前行的每个像素，并设置其RGB值。
变量：
- i：当前像素中第一个颜色通道（通常是蓝色）的偏移量，从0开始，每次递增 pix_size。
每次迭代：
- 对当前像素的每个颜色通道（B、G、R、A），设置相应的值：
  - rgb[b + i] = 0：将蓝色分量（B）设为0。
  - rgb[b + i + 1] = tmp：将绿色分量（G）设为 tmp 的值，它在每次定时器事件中递减，导致逐渐减少的绿色。
  - rgb[b + i + 2] = 0：将红色分量（R）设为0。
  - rgb[b + i + 3] = 0：如果存在，将Alpha通道（A）设为0

3.SDL_UpdateTexture(sdl_texture, NULL, rgb, sdl_width * pix_size) 更新纹理数据

这一步是将新的图像数据（存储在 rgb 数组中）更新到SDL纹理中。
在这个例子中，SDL_UpdateTexture 函数用于更新纹理，使其包含了最新的图像数据。
这个函数的参数包括要更新的纹理、更新的矩形区域（如果为NULL，则更新整个纹理）、指向新图像数据的指针，以及新图像数据的行距（通常为图像宽度乘以每个像素的大小）。

4.SDL_RenderClear 清空当前渲染器：

这一步是清空当前渲染器的内容，准备开始绘制新的内容。
SDL_RenderClear 函数用于清空渲染器，以便在其上绘制新的内容。

5.SDL_RenderCopy(sdl_render, sdl_texture, NULL, &rect);

在这一步中，你首先定义一个矩形区域，然后使用 SDL_RenderCopy 函数将纹理复制到渲染器中。
这个矩形区域定义了纹理将要绘制到屏幕上的位置和大小。
SDL_RenderCopy 函数将指定的纹理复制到渲染器中，并根据矩形区域的位置和大小进行调整。

6.SDL_RenderPresent 更新屏幕显示：

这一步是将渲染器中的内容更新到屏幕上，使其可见。
SDL_RenderPresent 函数用于更新屏幕显示，将渲染器中的内容呈现到屏幕上。

综上所述，这些步骤组成了SDL中绘制图形的基本流程：更新纹理数据、清空渲染器、复制纹理到渲染器中，然后更新屏幕显示。通过这个流程，你可以实现动态更新和显示图形，例如在这个例子中每次定时器事件都会更新屏幕显示，使图像逐渐变化。

2.构造函数解析

调用 SDL_Init 函数来初始化SDL库的视频子系统。这是必要的，因为我们将使用SDL来处理图形。
调用 SDL_CreateWindowFrom 函数来创建一个SDL窗口，并将其与界面上的 label 控件关联起来。这样，我们可以在该控件内部显示图形。
调用 SDL_CreateRenderer 函数来创建一个SDL渲染器，用于在窗口上进行绘制。参数 -1 表示选择第一个可用的渲染器，SDL_RENDERER_ACCELERATED 表示使用硬件加速。
调用 SDL_CreateTexture 函数来创建一个SDL纹理，用于存储图像数据。参数指定了纹理的格式（ARGB8888）、访问方式（STREAMING，表示数据将被频繁更新）、宽度和高度。
动态分配了一个大小为 sdl_width * sdl_height * pix_size 字节的内存块，并将指针存储在 rgb 变量中。这个内存块用于存储图像数据。
调用 startTimer 函数，启动一个定时器，每隔10毫秒触发一次定时器事件。定时器事件在之前的代码中已经被重载，用于更新图像数据并刷新屏幕显示。

构造函数完成了SDL的初始化、窗口、渲染器和纹理的创建，以及图像数据的内存分配和定时器的启动。整个流程为在Qt应用程序中嵌入SDL图形显示提供了基础。

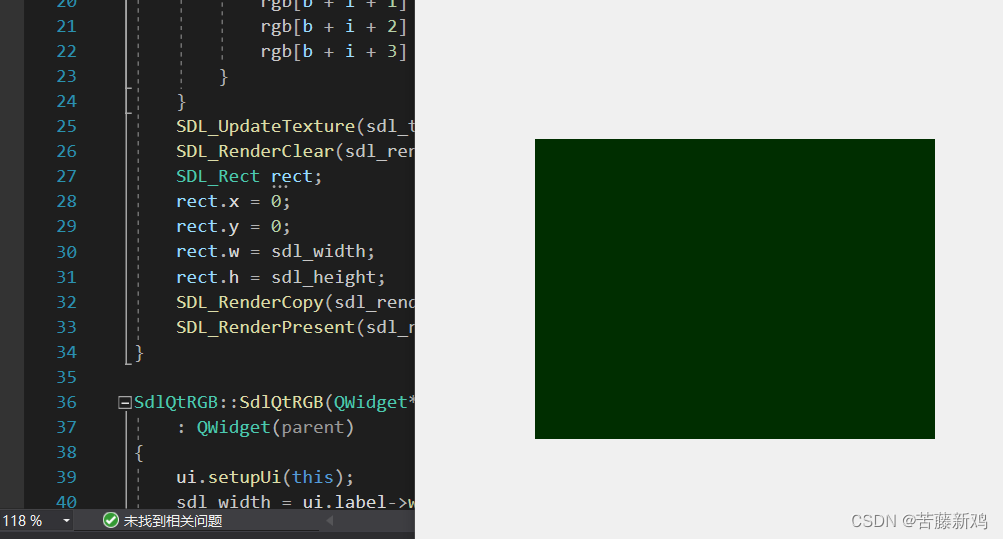

3.运行结果展示

颜色从绿色到黑色再到绿色一直循环，根据循环里的temp变化而变化
