一 . 数码管显示0

数码管由多个发光二极管封装在一起组成“8”字型的器件，引线已在内部连接完成,这些段分别由字母a,b,c,d,e,f,g,dp来表示。

比如显示数字0,就是 a b c d e亮.

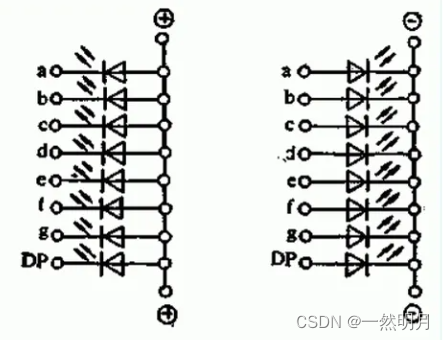

分别有共阴极,和共阳极,

共阳极数码管对照表

uchar code table［］={
	0xc0，//0
	0xf9，//1
	0xa4，//2
	0xb0，//3
	0x99，//4
	0x92，//5
	0x82，//6
	0xf8，//7
	0x80，//8
	0x90，//9
	0x88，//A
	0x83，//B
	0xc6，//C
	0xa1，//D
	0x86，//E
	0x8e, //F
	0x8c, //P
	0xc1,//U
	0x91,//Y
	0x7c,//L
	0x00,//全亮
	0xff  //熄灭

共阴极数码管对照表

uchar code leddata[]={
	0x3F,  //"0"
    0x06,  //"1"
    0x5B,  //"2"
    0x4F,  //"3"
    0x66,  //"4"
    0x6D,  //"5"
    0x7D,  //"6"
    0x07,  //"7"
    0x7F,  //"8"
    0x6F,  //"9"
    0x77,  //"A"
    0x7C,  //"B"
    0x39,  //"C"
    0x5E,  //"D"
    0x79,  //"E"
    0x71,  //"F"
    0x76,  //"H"
    0x38,  //"L"
    0x37,  //"n"
    0x3E,  //"u"
    0x73,  //"P"
    0x5C,  //"o"
    0x40,  //"-"
    0x00  //熄灭
	};

用法一样,

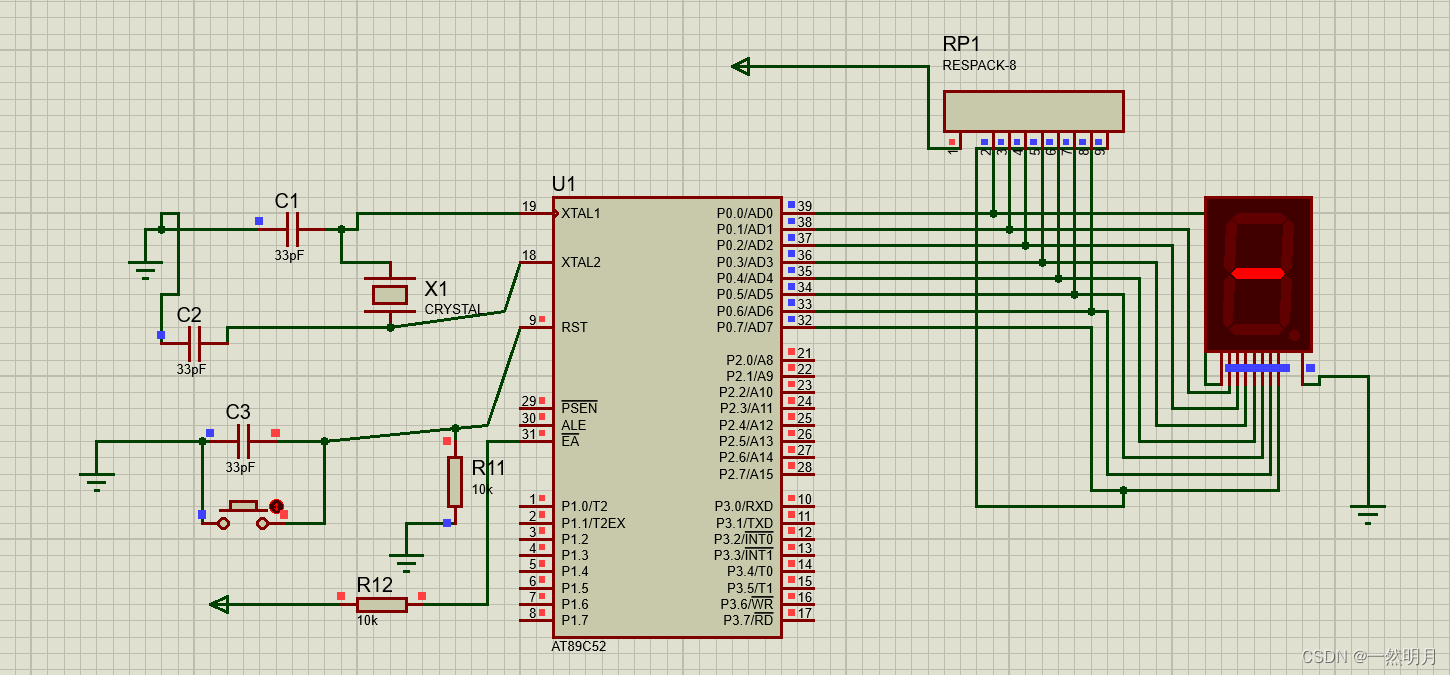

二. 数码管动态显示 0 - 熄灭

#include <reg52.h>
#include <intrins.h>
#define uchar unsigned char
#define uint unsigned int
uchar code leddata[]={
	0x3F,  //"0"
    0x06,  //"1"
    0x5B,  //"2"
    0x4F,  //"3"
    0x66,  //"4"
    0x6D,  //"5"
    0x7D,  //"6"
    0x07,  //"7"
    0x7F,  //"8"
    0x6F,  //"9"
    0x77,  //"A"
    0x7C,  //"B"
    0x39,  //"C"
    0x5E,  //"D"
    0x79,  //"E"
    0x71,  //"F"
    0x76,  //"H"
    0x38,  //"L"
    0x37,  //"n"
    0x3E,  //"u"
    0x73,  //"P"
    0x5C,  //"o"
    0x40,  //"-"
    0x00  //熄灭
	};

void DelayMS(uint x)
{
 	uchar t;
	while(x--)
	for(t=120;t>0;t--);
}

void main()
{
 	uchar i=0;
	P0=0x00;
	while(i<24)
	{
	 	P0=leddata[i];
		i++;
		DelayMS(400);
	}
}
